手持式超聲波流量計

發布時間：2023-09-27 ??? 瀏覽次數：

ZH-TUF-2000H型手持式超聲波流量計采用非接觸測量方式，測量范圍大，沒有活動機械部件，不受系統的壓力和惡劣環境的影響，已成功應用于水、純水、海水、污水、化工液體、河水、燃料油等流體的計量工作中。手持式超聲波流量計根據管道的尺寸不同選用不同的外夾式傳感器探頭，可實現對口徑 DN15～DN6000的管道流量的測量。

手持式超聲波流量計特點：

1、測量范圍大
    選用不同型號的傳感器 , 可實現口徑DN15～DN6000管道流量的測量。
2、測量精度
    測量精度優于±1%,線性度0.5%,重復性精度0.2%。
3、體積小重量輕
    體積:210×90×30mm,重量僅為0.5kg
4、非接觸式測量
    ZH-TUF-2000H手持式超聲波流量計將帶磁性的傳感器吸附安裝在管道外壁,設置好參數即可完成流量測量。
5、內置數據記錄器
    內置數據記錄器，空間為24K字節，可以存儲2000行的測量數據。
6、充電電源
    內置大容量鎳氫充電電池 ,可支持流量計連續工作12小時以上。
7、大屏幕液晶顯示
    可同時顯示累積流量，瞬時流量，流速，工作狀態等。

手持式超聲波流量計標準配置：

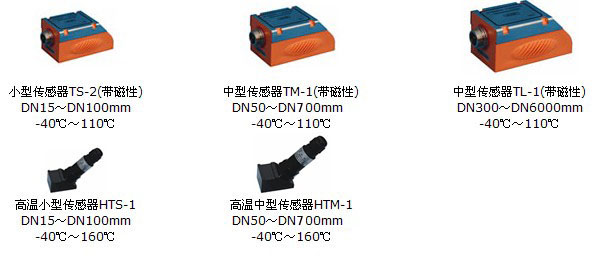

手持式超聲波流量計可選配的傳感器：

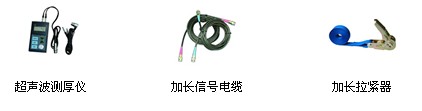

可選配的其它配件

手持式超聲波流量計基本參數：

項　目	性能參數
線性度	0.5%
重復性	0.2%
準確度	優于±1%,流速＞0.03m/s
響應時間	0～999秒,使用者任選
流速范圍	±32m/s
管段尺寸	15mm～6000mm
測量單位	米,英尺,立方米,升,立方英尺,美國加侖,英國加侖,油桶,美國液體桶,英國液體桶, 美國兆加侖,使用者指定單位
累積器	7位正、負、凈累積器
液體種類	各種能傳導超聲波的單一均勻的液體
安全性	設置值的鎖定，更改數據需解鎖
顯　　示	4×8中文或4×16英文
通訊接口	RS-232，波特率75-57600，同時兼容富士超聲波流量計,也應用戶的要求兼容其它產品
傳感器	標配為M1型,另有其它4種可供選擇
傳感器電纜	標準為5m×2,也可加長為10m×2
電　　源	3節AAA內置Ni-H電池,每次充滿電可持續工作12小時,AC100V-240V的適配器
數據記錄	內置數據記錄儀可記錄2000行數據
手動累積器	7位,按鍵即可開始用于校準
外殼材料	阻燃ABS
外形尺寸	210×90×30mm
主機重量	500g(1.2 lbs)包括電池

編碼規則
　舉例：ZH-TUF-2000H-TM-1/TS-2
解釋：手持式超聲波流量計測量常溫流體測量管徑范圍：DN15~DN700 配小型傳感器和中型傳感器
手持式超聲波流量計安裝要求：

1、傳感器安裝位置的選擇

為了獲得理想的測量結果，第一步要選擇一個理想的測量點。建議用戶了解一些有關管道和泵系統的基本知識。

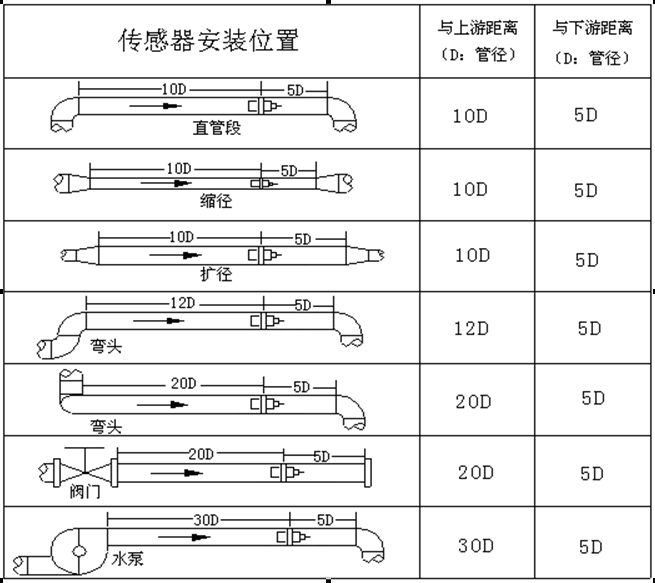

一個理想測量管段的定義是：管道中的液體必須是滿管而且要有足夠的直管段長度。管道可以是水平的或者垂直的。下圖示例為如何正確定位。

安裝傳感器位置的管路要有足夠長的直管段，當然越長越好，一般上游10倍管直徑，

下游5倍管直徑，離泵出口30倍管直徑；同時保證這段管路里的液體一定是滿管的。.

確定被測管路的溫度范圍是在傳感器的使用溫度范圍內，通常在室溫狀態下最佳。

把管道的銹蝕或結垢情況考慮進來，最好選擇較新一點的管道測量，如果條件不具備就把銹蝕從管壁厚度中減去或者將結垢當作襯里來考慮。

有一些管道有塑料襯里，并且由于管道的制造工藝原因，在管道內壁與襯里之間有可能存在縫隙，這樣就會阻擋超聲波的傳播，使測量變得非常困難，所以使用者要盡量避免在這樣的管道上測量；如果避免不了，就必須使用插入式傳感器，可以在管道不停流、帶壓的情況下打孔安裝，解決收不到信號的難題。

2、傳感器的安裝

ZH-TUF-2000H手持式超聲波流量計的傳感器使用的是一對收發兩用的壓電陶瓷片，它們能夠發射和接收穿過管道和液流的超聲波信號，流量測量是通過測量發射和接收超聲波的不同時間的差值來完成的。由于這個差值非常小，所以傳感器之間的距離和平行度會影響到測量精度，使用者應該特別認真仔細的安裝傳感器。

1）安裝傳感器的步驟：

選擇有足夠直管段長度位置，最好是新管道、無銹蝕、易于操作的地方。

清除管道上的雜物和銹蝕，最好使用角磨砂輪機打掉銹蝕。

在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦合劑的目的是排除傳感器發射面與管道外表面之間的空氣。

特別提醒：應避免沙粒和雜物進入這中間。

水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。

2）傳感器的安裝距離：

傳感器的安裝距離是在M25號窗口中顯示的數值，它是指兩只傳感器的內側距離，要想準確測量，使用者應按照顯示的距離數值安裝傳感器。

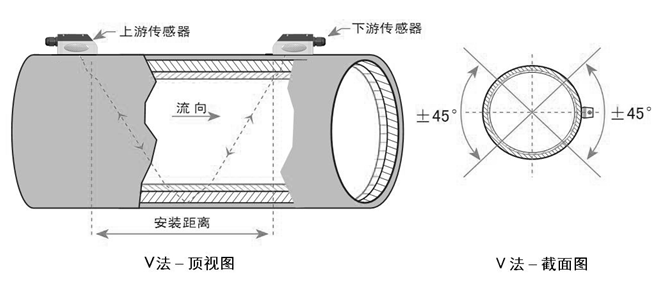

a、V方式安裝傳感器

V方式安裝傳感器是在常用的方法，一般建議在15-400mm的管道上使用，它有時被稱為反射法。

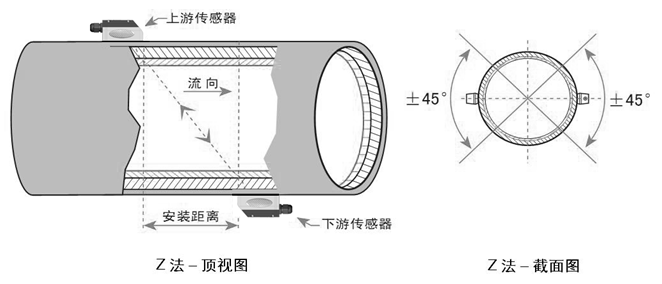

b、Z方式安裝傳感器

一般Z方式是在200mm以上的管道上使用，它有時被稱為直接法。

c、W方式安裝傳感器

W方式通常被用在50mm以下的小管上。
