法蘭式塑料管轉子流量計

發布時間：2021-09-10 ??? 瀏覽次數：

ZH-LZS-F型法蘭式塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。可廣泛應用于化工、環保、食品等工業部門。
塑料管轉子流量計的連接方式可分為：插接（焊接）式塑料管轉子流量計、螺紋連接式塑料管轉子流量計和法蘭連接式塑料管轉子流量計幾種，本產品介紹法蘭連接式塑料管轉子流量計的技術參數。

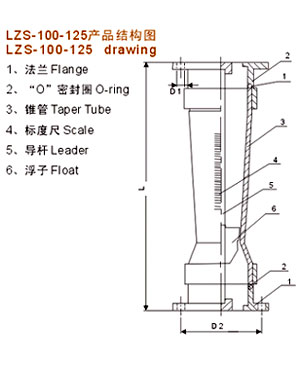

一、法蘭式塑料管轉子流量計產品結構圖

二、LZS-F法蘭式塑料管轉子流量計標準型號、流量范圍及結構尺寸說明

型號	公稱通徑DN	測量范圍		精度	允許被測介質		尺寸								適用管道
		長管型	短管型		溫度℃	壓力MPa	長管型				短管型
							L 高	D1 螺栓	D2 中心	D3 外徑	L 高	D1 螺栓	D2 中心	D3 外徑
LZS-15F	15	10~100L/h 16~160L/h 25~250L/h 40~400L/h 60~600L/h	5~50L/h 10~100L/h 16~160L/h 25~250L/h 40~400L/h 60~600L/h 100~1000L/h	± 4％	0~60	≤ 0.6	320	14	65	95	241	14	65	95	15
							470
LZS-20F	15	10~100L/h 16~160L/h 25~250L/h 40~400L/h 60~600L/h	5~50L/h 10~100L/h 16~160L/h 25~250L/h 40~400L/h 60~600L/h 100~1000L/h				320	16	75	105	241	16	75	105	20
							470
LZS-25F	25	100~1000L/h 160~1600L/h 250~2500L/h	100~1000L/h 160~1600L/h 250~2500L/h				432	16	85	115	281	16	85	115	25
							470
LZS-32F	32		0.4~4 m3/h 0.6~6 m3/h								355	18	100	140
LZS-40F	40	0.4~4m3/h 0.6~6m3/h 1~10m3/h					570	18	110	150	500	18	110	150	40
LZS-50F	50	0.4~4m3/h 0.6~6m3/h 1~10m3/h 1.6~16m3/h（有導桿）	0.4~4m3/h 0.6~6m3/h 1~10m3/h 1.6~16m3/h				520	18	125	165	430	18	125	165	50
							570
LZS-65F	65		2.5~16m3/h 5~25m3/h 8~40m3/h 12~60m3/h								530	18	145	185	65
LZS-80F	80		2.5~16m3/h 5~25m3/h 8~40m3/h 12~60m3/h								540	18	160	200	80
LZS-100F	100	14~90m3/h 18~120m3/h 20~150m3/h 25~180m3/h 25~200m3/h	14~90m3/h 18~120m3/h 20~150m3/h 25~180m3/h 25~200m3/h				550	18	180	215	510	18	180	215	100
											540	18	180
LZS-125F	125	14~90m3/h 18~120m3/h 20~150m3/h 25~180m3/h 25~200m3/h	14~90m3/h 18~120m3/h 20~150m3/h 25~180m3/h 25~200m3/h				550	18	210	250	510	18	210	250	125
LZS-150F	150	14~90m3/h 18~120m3/h 20~150m3/h 25~180m3/h 25~200m3/h	14~90m3/h 18~120m3/h 20~150m3/h 25~180m3/h 25~200m3/h				560	22	240	280	510	22	240	280	150
LZS-200F	200	20~200m3/h 25~250m3/h 30~300m3/h 40~400m3/h					830	22	295	340					200
LZS-250F	250	20~200m3/h 25~250m3/h 30~300m3/h 40~400m3/h					830	22	350	395					250
LZS-300F	300	20~200m3/h 25~250m3/h 30~300m3/h 40~400m3/h					830	22	400	445					300
備注	長管無導桿（16m³以上均有導桿）短管有導桿 “F”表示法蘭連接（本公司可提供美標、日標法蘭連接） “F4”表示導桿防腐襯四氟

LZS-塑料管轉子流量計零部件材料說明：錐管為AS，接管（法蘭）螺帽、上下止檔、浮子為ABS 導桿：不銹鋼或者不銹鋼襯四氟
LZS-C長管型 LZS-D短管型
