熱電偶溫度變送器校驗步驟

熱電偶溫度變送器是將熱電偶與溫度變送器模塊單元以十分簡捷的方式組合在一起，把-200~+1600℃范圍內不同溫度段的熱電偶測量的溫度信號轉換為二線制4~20mA DC的電流信號或者0~5V信號傳輸給顯示儀、調節器、記錄儀、DCS或者直接進行RS485通訊等，實現對溫度的測量和遠傳控制。一體化溫度變送器根據用戶要求有現場顯示型和非現場顯示型。
熱電偶溫度變送器校驗步驟

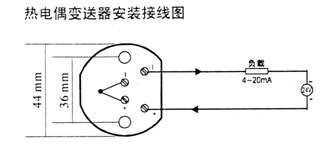

1、檢驗時，在輸放端接入電位差計，輸出信號為電動勢，在輸出端接上24VDC穩壓電源并串接上標準電流表。
2、調零：反接信號輸入線，使電位差計輸出校驗現場室溫對應電動勢，調整電位器Z，使電流表讀數為4mA。
3、調滿：正接信號輸入線，使電位差計輸出滿量程對應電動勢，調整電位器S，使電流表讀數為20mA。（該電動勢為滿度電動勢減去室溫對應電動勢后的值）
例：在檢驗現場室溫為7℃，輸入信號為K，量程為0~1000℃的溫度變送器標定，通過查表得知7℃對應電動勢為0.277mV，1000℃對應電動勢為41.269mV，反接后，電位差計輸出0.277 mV，調整電位器Z，使電流表讀數為4mA；正接線后電位差計輸出讀數為40.992 mV（41.269 mV-0.277 mV），調整電位器S，使電流表讀數為20mA
