一、 智能顯示調節儀產品概述：
ZH-100系列智能顯示調節儀具有多類型輸入可編程功能，一臺儀表可以配接不同的輸入信號（
熱電偶/
熱電阻/線性電壓/線性電流/線性電阻/頻率等）, 同時顯示量程、報警控制等可由用戶現場設置，智能顯示調節儀可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、調節、報警控制、數據采集和記錄，其適用范圍廣泛。智能顯示調節儀以雙排或單排四位LED顯示測量值（PV）和設定值（SV），以單色或雙色光柱進行測量值百分比的模擬顯示，還具有零點和滿度修正、冷端補償、數字濾波、通訊接口、4種報警方式，可選配1～4個繼電器報警輸出，還可選配變送輸出，或標準通訊接口（RS485或RS232）輸出等。根據現場不同的顯示控制要求對智能顯示調節儀衍生系列產品：
雙通道顯示調節儀、
四通道顯示調節儀、
八通道顯示調節儀、
全隔離多通道顯示調節儀等產品，被廣泛應用于各類現場測控需要。
二、智能顯示調節儀性能特點：
1、專用的集成儀表芯片，具備更為可靠的抗干擾性及穩定性。
2、萬能信號輸入，通過菜單設置即可配接常用熱工信號。
3、可在線修改顯示量程、變送輸出范圍、報警值及報警方式。
4、軟、硬件結合的抗干擾模式，有效抑制現場干擾信號。
5、數字化校準技術，無電位器等可調部件。
6、熱電偶冷端溫度及熱電阻引線電阻自動補償。
7、可對外接的二、三線制變送器提供配電功能。
8、具備光電隔離的變送輸出功能。
9、具備光柱模擬顯示功能。
10、具備RS232或RS485通訊功能，與上位機連接可構成數據采集系統及控制系統。
11、具備六個繼電器報警（該功能儀表需單獨訂購）。
三、智能顯示調節儀技術指標：
1、顯示方式：以雙排或單排四位LED顯示測量值（PV）和設定值（SV），以單色或雙色光柱進行測量值百分比的模擬顯示。
2、顯示范圍：-1999～9999。
3、測量精度：±0.5%FS±1字或0.3%FS±1字；±0.2%FS±1字（需特殊訂制）。
4、分 辨 率：末位一個字。
5、輸入信號：
熱電偶: K、E、S、B、J、T、R、N；冷端溫度自動補償范圍0～50℃，補償精度±1℃。
熱電阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。
直流電壓：0～20mV、0～75mV、0～200mV、0～5V、1～5V；0～10V（訂貨時需指定，與其他信號不兼容）。
直流電流：0～10mA、0～20mA、4～20mA 。
頻率：0.1Hz-10KHz。（該功能需單獨指定，與其它信號不兼容輸入）。
6、變送輸出精度：同測量精度。
7、模擬輸入阻抗：電流信號Ri=100Ω；電壓信號Ri=500KΩ。
8、模擬輸出負載能力：
電流信號：4～20mA輸出時Ro≤750Ω；0～10mA輸出時Ro≤1.5KΩ。
電壓信號：要求外接儀表的輸入阻抗Ri≥250KΩ，否則不保證連接外部?jī)x表后的輸出精度。
9、配電輸出：DC24±2V 30mA。
10、報警方式：1-4路報警控制(下下限SP4、下限SP2、上限SP1、上上限SP3)，LED指示。
11、報警精度：±1字。
12、保護方式：輸入回路斷線、輸入信號超/欠量程報警。
13、通訊方式：RS232或RS485 。
14、通訊距離：1km。
15、設定方式：面板輕觸式按鍵數字設定，設定值斷電永久保存。
16、使用環境溫度：-10～55℃；環境濕度：10～90%RH。
17、耐壓強度: 輸入/輸出/電源/通訊 ≥1000V.AC 1分鐘。
18、絕緣阻抗: 輸入/輸出/電源/通訊 ≥100MΩ。
19、電源：開關電源：交流：85～265V，頻率： 50Hz/60Hz；
線性電源：交流：220V±10V，頻率： 50Hz±2Hz；
直流電源：24V±2V。
20、饋電輸出：DC24V/30mA
21、采樣周期：0.2S
22、功耗：<5W。
四、 智能顯示調節儀選型型譜：
|
ZH-100 |
|
智能顯示調節儀 |
|
外型尺寸 |
A/D |
|
橫式160×80×80 mm |
|
A |
|
橫式160×80×125mm |
|
A/S |
|
豎式80×160×125mm |
|
B |
|
方式96×96×110 mm |
|
C |
|
橫式96×48×110 mm |
|
C/S |
|
豎式48×96×110 mm |
|
D |
|
方式72×72×110 mm |
|
F |
|
方式48×48×110 mm |
|
T |
|
特殊/自定表殼。 |
|
報警輸出 |
B□ |
|
B0無報警輸出；B1-B4，1-4點報警 |
|
變送輸出 |
X1 |
|
4-20mA輸出 |
|
X2 |
|
0-10mA輸出 |
|
X3 |
|
1-5V輸出 |
|
X4 |
|
0-5V輸出 |
|
通訊輸出 |
P |
|
微型打印機 |
|
R |
|
串行通訊RS232 |
|
S |
|
串行通訊RS485 |
|
饋電輸出 |
|
|
無饋電輸出 |
|
V12 |
|
帶DC12V饋電輸出 |
|
V24 |
|
帶DC24V饋電輸出 |
|
供電電源 |
|
220VAC供電 |
|
W |
|
DC24V供電 |
|
輸入信號 |
Sn |
|
見"輸入信號類型表" |
五、 智能顯示調節儀輸入信號類型表：
|
參數提示符
|
輸入信號內容
|
參數提示符
|
輸入信號內容
|
|
tc-k
|
K型
|
rtd
|
遠傳電阻0~400Ω
|
|
tc-s
|
S
|
bA1
|
BA1
|
|
tc-e
|
E
|
bA2
|
BA2
|
|
tc-b
|
B
|
0~50
|
0~50mV
|
|
tc-t
|
T
|
0~5V
|
0~5V
|
|
Tc-n
|
N
|
1~5V
|
1~5V
|
|
tc-j
|
J
|
0~20
|
0~20mA
|
|
P100
|
Pt100
|
0~10
|
0~10 mA
|
|
C100
|
Cu100
|
4~20
|
4~20 mA
|
|
Cu50
|
Cu50
|
|
|
型號舉例：ZH-100AB2X1SV24-4-20
ZH-100系列智能顯示調節儀，4～20mA輸入，外表尺寸160×80×125mm，二限報警控制輸出，4～20mA變送輸出，帶RS485隔離通訊接口，帶DC24V饋電輸出，供電電源220VAC。

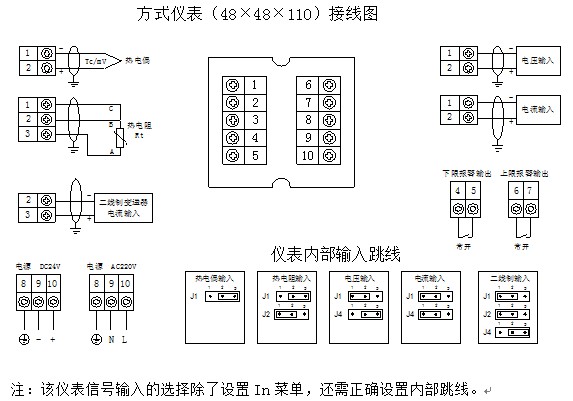

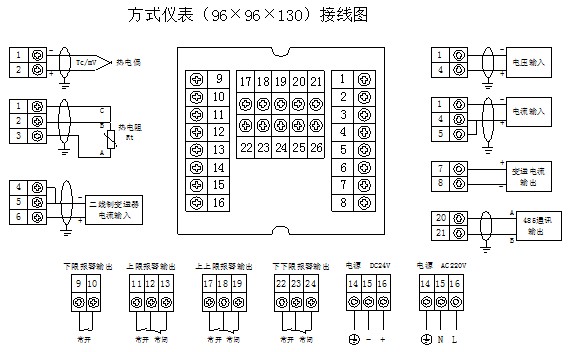

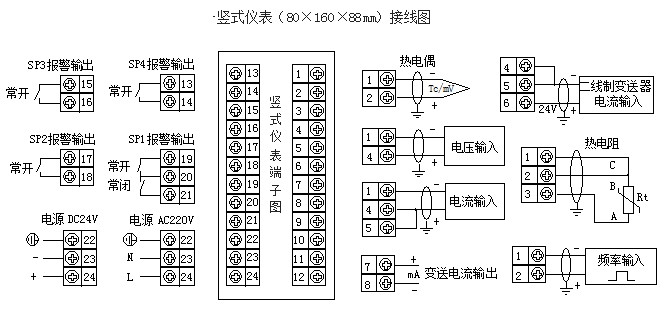

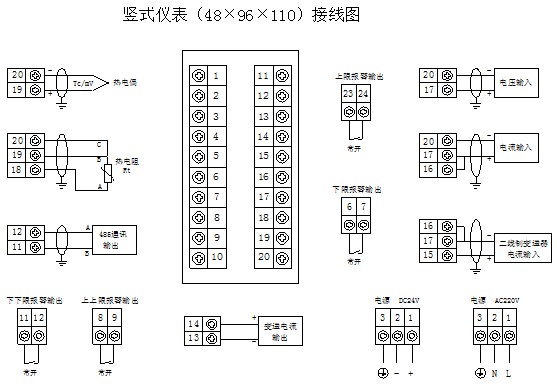

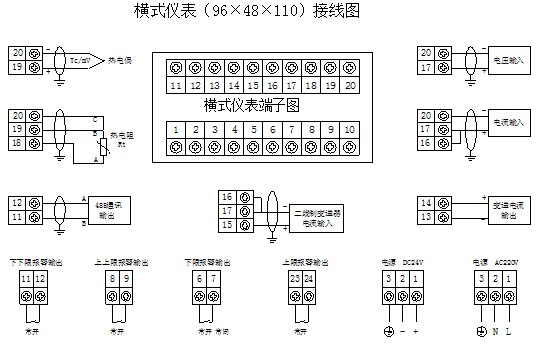

六、智能顯示調節儀的安裝接線圖：
2.配線上的注意
a)輸入信號線為避免雜訊干擾以及強電磁場影響，應遠離動力線、負荷線、儀表電源線。
b)熱電偶輸入使用補償導線，其它信號線要采用屏蔽線。
c)電源線使用塑料絕緣三芯電纜，與信號線盡可能分開走線。
d)本儀表的繼電器輸出若接電感性負載,必須在負載兩端 (不可在本儀表繼電器兩端)并接火花吸收電路(可用足夠功率的100W電阻器串聯足夠耐壓的0.022mF電容器)組 成。否則,儀表繼電器觸點釋放時會因感應電動勢造成的拉 弧而損壞,同時干擾儀表數字電路而影響正常工作。
e)帶24V直流電源輸出的儀表,僅用于與二線制4-20mA輸出的無源變送器配套。該電源在儀表內部與輸入采樣電路連接,不可作為其它電源使用。
3.儀表安裝的位置不應有機械震動、沖擊、以及來自信號端、電源端及空間的大電流、火花、強電磁感應燈影響。空氣中不得有對金屬、塑料件起嚴重腐蝕作用的氣體。
4.儀表的安裝尺寸（以數字顯示報警儀為例附圖）：
|
外形尺寸（寬×高×深） |
開孔尺寸 |
|
160mm×80mm×88mm |
152+0.5mm×76+0.5mm |
|
80mm×160mm×88mm |
76+0.5mm×152+0.5mm |
|
96mm×96mm×112mm |
92+0.5mm×92+0.5mm |
|
96mm×48mm×112mm |
92+0.5mm×43.5+0.5mm |
|
72mm×72mm×112mm |
67+0.5mm×67+0.5mm |
|
48mm×96mm×112mm |
43.5+0.5mm×92+0.5mm |
|
48mm×48mm×110mm |
43.5+0.5mm×43.5+0.5mm |
七、智能顯示調節儀常見故障現象及處理方法：
|
故障現象 |
判斷處理方法 |
|
無顯示 |
-
電源線正確接入指定端子；
-
用萬用表測量電源接線端子上電壓是否正常。
|
|
顯示值閃爍 |
-
可能為輸入線路斷線報警，請檢查輸入線路是否斷線或有接觸不良現象；
-
輸入信號超/欠量程；
-
檢查IN菜單的輸入代碼是否與實際輸入信號一致；
-
二線制變送器輸入時，應將儀表4、5端子短路接壓力變送器“-”，6接“+”，檢查接線是否正確。
|
|
顯示值不變化 |
-
檢查接線是否正確；
-
檢查接線是否有松動、有腐蝕、氧化、受潮等接觸不良現象。
-
當為電壓、電流輸入時，檢查In菜單是否設置正確；
-
檢查L(zhǎng)do與Lup的設置是否正確，如該兩組數據相同則顯示不變化；
-
測量輸入端信號是否在正確變化，如不變化則為輸入信號有故障；如輸入信號有變化、并以上項目檢查正確則可能為儀表故障，
|
|
顯示值波動大 |
-
檢查接線是否有松動、有腐蝕、氧化、受潮等接觸不良現象。
-
用數字萬用表（4位以上的測量分辨率）測量輸入信號是否波動，也可直接輸入標準信號源給定儀表穩定的信號進行檢查；
-
如輸入信號有波動為信號問題與本儀表無關，如輸入信號無波動，則可能是有干擾，將抗干擾菜單數據進行適當增加，一般5級即可。
-
外部環境造成顯示不穩定的主要原因有：輸入信號線、電源線、空間等存在強電磁干擾，對此可采取加線路濾波器、外部屏蔽等方式解決。
|
|
測量值誤差大 |
-
檢查信號接線是否正確；
-
檢查信號接線是否有松動、有腐蝕、氧化、受潮等接觸不良現象；
-
用萬用表測量實際輸入信號是否正確；
-
熱電阻輸入時，檢查三線接線是否正確，同時檢查自熱電阻至儀表的導線電阻值是否大于15Ω。
|
|
繼電器輸出不正確 |
-
檢查接線是否正確；
-
檢查接線是否有松動、有腐蝕、氧化、受潮等接觸不良現象；
-
對應本手冊選型方法，檢查儀表型號是否具備該功能；
-
檢查P1C、P2C、P3C、P4C的上下限報警控制方向是否正確；
-
檢查端子接線是否正確并可靠。
|
|
變送輸出不正確 |
-
如無變送輸出，首先對應本手冊選型方法，檢查儀表型號是否具備該功能，再檢查接線方法是否正確可靠；
-
如為輸出不準確，檢查out菜單設置是否正確；
-
檢查odo與oup設置是否正確，特別注意的是，該菜單設置的數據是變送輸出的電流或電壓所對應的測量值，如溫度、壓力值等工程量，而不是電流、電壓等電量；
-
如當輸出的電流值越大誤差越大（偏小），則可能是外接負載的輸入阻抗大于750Ω。
|
